Patrzysz na projekt swojego domu lub mieszkania i widzisz tylko gąszcz kresek, dziwnych symboli i niezrozumiałych skrótów? Spokojnie, nie jesteś sam. Dla wielu inwestorów schemat instalacji elektrycznej wygląda jak mapa skarbów zapisana w obcym języku.

Ten schemat to w rzeczywistości instrukcja obsługi „krwiobiegu” Twojego domu – mapa, która pokazuje, gdzie płynie prąd, co Cię chroni i jak zapewnić bezpieczeństwo Twojej rodzinie. Chcesz przestać patrzeć na ściany z niepewnością i zacząć rozmawiać z fachowcami jak równy z równym? Przejdźmy razem przez te linie i symbole. Po lekturze wszystko stanie się jasne. Zaczynamy!

Schemat instalacji elektrycznej – jak czytać? Klucz do symboli i kolorów

Zanim zagłębimy się w szczegóły, musimy zdać sobie sprawę, że to, co potocznie nazywamy „skrzynką”, jest w rzeczywistości centralnym węzłem zarządzania energią w Twoim domu. To właśnie tutaj, w rozdzielnicy, zbiegają się wszystkie przewody i to tutaj zapadają kluczowe decyzje o bezpieczeństwie domowników.

Analiza schematu tego elementu pozwala nam zrozumieć nie tylko hierarchię zabezpieczeń, ale przede wszystkim logikę przepływu prądu, która decyduje o tym, czy podłączenie czajnika nie wywoła ciemności w całym mieszkaniu. Jednak aby poprawnie odczytać, co dzieje się w tym technologicznym sercu domu, musimy najpierw nauczyć się języka, którym posługują się elektrycy, a jest nim precyzyjny kod kolorów i symboli.

Co oznaczają kolory kresek na schemacie? Kodowanie przewodów

Patrząc na plątaninę linii na schemacie ideowym, możesz odnieść wrażenie chaosu, ale w rzeczywistości panuje tu żelazny porządek regulowany normą PN-HD 308 S2:2007. Kolor izolacji przewodu nie jest kwestią estetyki czy humoru producenta, lecz fundamentalną zasadą bezpieczeństwa, której zlekceważenie może prowadzić do tragicznych pomyłek.

Analizując schemat, musisz wiedzieć, że każda barwa przypisana jest do konkretnej funkcji, tworząc uniwersalny kod zrozumiały dla każdego fachowca. Dzięki temu, nawet po latach, otwierając puszkę elektryczną, będziesz wiedział, czego możesz dotknąć, a co stanowi zagrożenie.

Żółto-zielony (PE) – najważniejsza linia chroniąca życie

W całej instalacji jeden przewód traktujemy jako absolutną świętość – to przewód ochronny PE o charakterystycznej, żółto-zielonej barwie. Jego rola jest wyjątkowa, ponieważ w normalnych warunkach nie płynie przez niego żaden prąd. Jest on „niemym strażnikiem”, który uaktywnia się dopiero w momencie awarii, na przykład gdy uszkodzona izolacja pralki poda napięcie na jej obudowę.

To właśnie ta żółto-zielona linia na schemacie gwarantuje, że prąd ucieknie do ziemi, wymuszając zadziałanie bezpieczników i ratując Twoje życie. Musisz zapamiętać jedną zasadę: ten przewód jest nietykalny i nigdy, pod żadnym pozorem, nie wolno wykorzystywać go do przesyłania prądu roboczego.

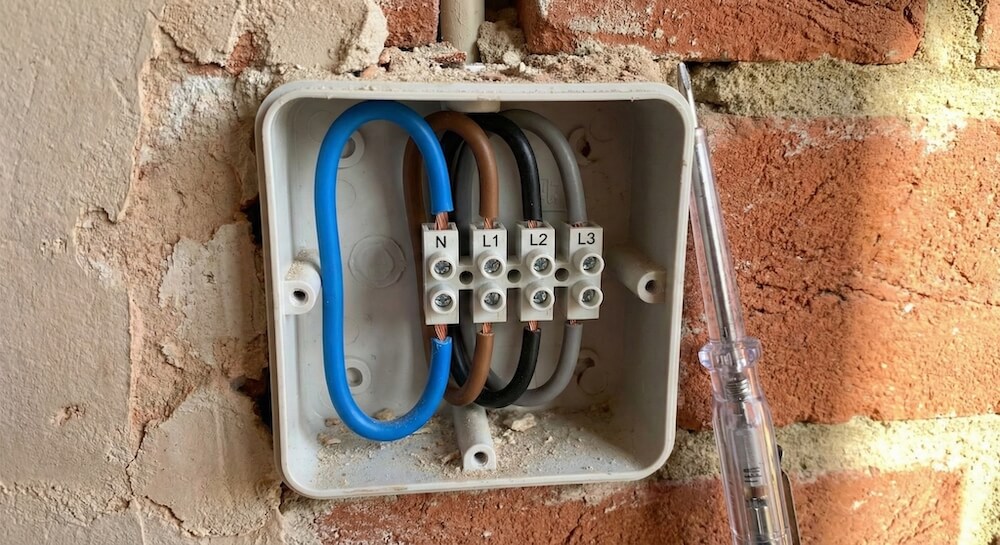

Niebieski (N) i brązowy/czarny (L) – linie przesyłające energię

Codzienna praca Twojej instalacji opiera się na współpracy dwóch innych typów przewodów. Przewód neutralny N, zawsze oznaczany kolorem niebieskim, pełni funkcję powrotną dla prądu roboczego i choć jego potencjał względem ziemi jest bliski zeru, pod obciążeniem może być niebezpieczny.

Z kolei energię do Twoich gniazdek dostarczają przewody fazowe L. Na schematach i w ścianach rozpoznasz je po kolorze brązowym (dla pierwszej fazy L1), czarnym (dla fazy L2) lub szarym (dla fazy L3). To właśnie między przewodem fazowym a neutralnym występuje napięcie 230 V, które zasila większość domowych sprzętów. Pamiętaj jednak, że w starych instalacjach kolory mogą być mylące, dlatego weryfikacja miernikiem jest zawsze niezbędna.

Oznaczenia literowe na rysunkach: YDYp, 3×1.5, 3×2.5

Na schematach często spotkasz się z ciągami znaków, które na pierwszy rzut oka przypominają szyfr, na przykład YDYp 3×2,5. Rozkodowanie tego jest prostsze niż myślisz i daje Ci pełną wiedzę o jakości użytych materiałów. Litera „Y” oznacza powłokę polwinitową, „D” informuje nas, że mamy do czynienia z drutem, a „p” wskazuje na przewód płaski, idealny do układania pod tynkiem.

Kluczowe dla funkcjonalności są jednak cyfry. Zapis „3×2,5” mówi nam, że kabel składa się z trzech żył o przekroju 2,5 mm² każda. W nowoczesnym domu miedź jest standardem, a stosowanie jej odpowiednich przekrojów decyduje o tym, czy instalacja wytrzyma obciążenie nowoczesnym sprzętem AGD.

Podstawowe symbole graficzne na rzutach pomieszczeń

Kiedy przenosimy wzrok ze schematu ideowego na rzut architektoniczny domu, linie zamieniają się w konkretne punkty rozmieszczone na ścianach. Umiejętność odczytania tych symboli pozwoli Ci zweryfikować, czy projektant przewidział gniazdko tam, gdzie planujesz postawić biurko, lub czy włącznik światła jest w wygodnym miejscu. To właśnie te małe ikony na rysunku technicznym przekładają się na Twój codzienny komfort i ergonomię życia w nowym domu.

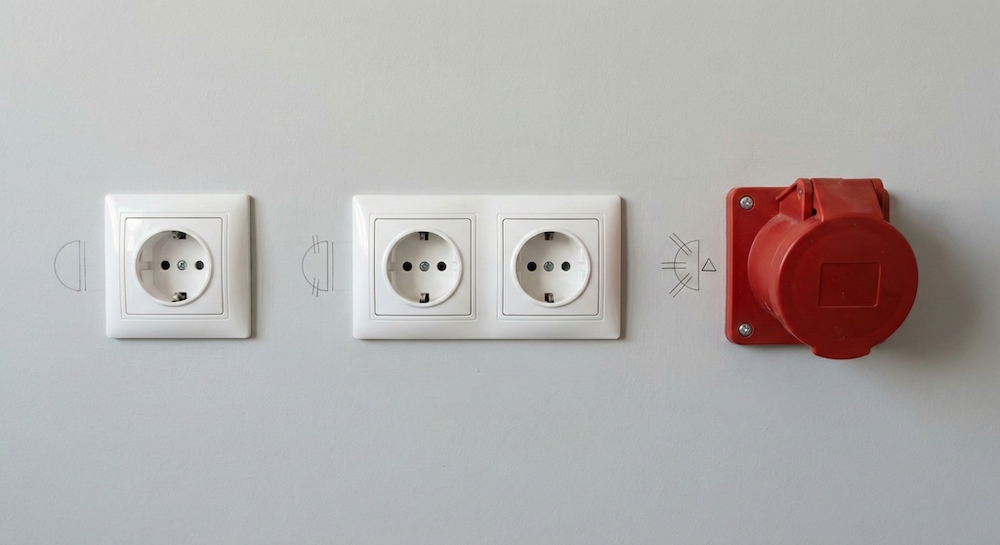

Gniazdka (zwykłe, podwójne, „siłowe”)

Szukając na rzucie miejsc, gdzie podładujesz telefon, wypatruj symbolu półkola z pionową kreską – to oznaczenie standardowego gniazda jednofazowego 230V. Jeśli w danym miejscu potrzebujesz podłączyć więcej urządzeń, na przykład przy szafce RTV, szukaj półkola z dwiema pionowymi kreskami, które symbolizuje gniazdo podwójne.

Zupełnie inaczej wygląda sytuacja w kuchni czy garażu, gdzie planujesz podłączyć płytę indukcyjną lub inne urządzenie o dużej mocy. Tam na projekcie znajdziesz półkole z wpisanym trójkątem lub trzema kreskami, co oznacza gniazdo trójfazowe, potocznie zwane „siłowym”.

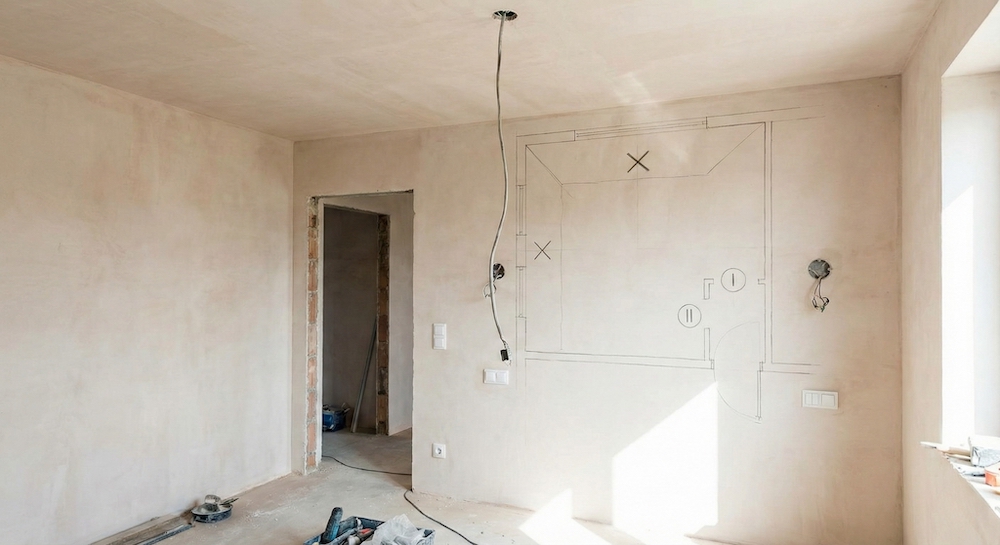

Włączniki światła i punkty oświetleniowe (X)

Planowanie oświetlenia na papierze wymaga wyobraźni, ale symbole są tu bardzo intuicyjne. Prosty krzyżyk „X” na środku pomieszczenia oznacza wypust oświetleniowy sufitowy, czyli miejsce na Twój żyrandol lub plafon.

Jeśli natomiast marzysz o nastrojowym oświetleniu bocznym, szukaj krzyżyka umieszczonego na linii ściany – to symbol kinkietu. Aby sterować tym światłem, potrzebujesz łączników, które na rzutach przedstawiane są jako kółko z „kluczem”. Pojedyncza kreska klucza oznacza włącznik jednobiegunowy, a podwójna – łącznik świecznikowy, pozwalający na przykład zapalić tylko część żarówek w żyrandolu.

Serce schematu – rozdzielnica (skrzynka bezpiecznikowa)

Analizując dalej serce Twojej instalacji, przechodzimy do konkretnych urządzeń, które znajdziesz w rozdzielnicy. To właśnie te elementy, reprezentowane na schemacie przez szereg symboli, stanowią o funkcjonalności i bezpieczeństwie całego systemu. Zobaczmy, jak energia przepływa przez ten kluczowy węzeł i co dokładnie chroni Twój dom.

Gdzie wchodzi prąd? Rozłącznik główny (FR)

Gdy śledzisz linię zasilającą wchodzącą do domu, pierwszym elementem, na który trafisz na schemacie zaraz po liczniku, jest rozłącznik izolacyjny. Często oznaczany symbolem ręcznego łącznika, pełni on funkcję głównego zaworu bezpieczeństwa dla całej Twojej instalacji.

Musisz wiedzieć, że jego zadaniem nie jest ochrona przed zwarciem – od tego są zabezpieczenia przed licznikiem – lecz umożliwienie Tobie pełnej kontroli. To urządzenie manewrowe, które posiada widoczną przerwę izolacyjną. Dzięki niemu, jednym ruchem dźwigni, możesz fizycznie odciąć zasilanie w całym budynku, co jest kluczowe w sytuacjach awaryjnych, takich jak pożar czy zalanie, lub po prostu podczas bezpiecznej wymiany innych aparatów w rozdzielnicy.

Ochrona przed spaleniem sprzętu – ogranicznik przepięć (SPD)

Tuż za głównym wyłącznikiem, równolegle do zasilania, schemat powinien uwzględniać strażnika Twojej elektroniki – ogranicznik przepięć (SPD). W dobie, gdy nasze domy są pełne wrażliwych urządzeń, jest to element krytyczny. Jego zasada działania jest fascynująca: na co dzień, przy standardowym napięciu 230 V, ogranicznik jest dla prądu niewidoczny, stawiając mu nieskończony opór.

Sytuacja zmienia się diametralnie w ułamku sekundy, gdy w sieci pojawi się potężny impuls, na przykład od uderzenia pioruna. Wtedy warystory wewnątrz urządzenia błyskawicznie „zwierają” ten impuls i bezpiecznie odprowadzają jego niszczycielską energię do ziemi poprzez przewód ochronny PE, zanim fala uderzeniowa dotrze do Twojego telewizora czy komputera. W domach jednorodzinnych standardem, którego powinieneś szukać w projekcie, są aparaty kombinowane typu B+C, łączące różne stopnie ochrony w jednej obudowie.

Ochrona ludzi – wyłącznik różnicowoprądowy (RCD/ „różnicówka”)

Przechodzimy teraz do fundamentu ochrony przeciwporażeniowej. Wyłącznik różnicowoprądowy to urządzenie, które ma za zadanie ratować Twoje życie.

Jak rozpoznać go na schemacie i dlaczego jest kluczowy?

Na rysunkach technicznych ten aparat wyróżnia się specyficznym symbolem transformatora obejmującego przewody, ale w praktyce najłatwiej zidentyfikujesz go po obecności przycisku „TEST”, którego – nawiasem mówiąc – powinieneś używać raz w miesiącu dla pewności działania.

Działanie RCD opiera się na precyzyjnym bilansie prądów. W uproszczeniu: urządzenie to stale porównuje ilość prądu wpływającego przewodem fazowym z ilością wypływającą przewodem neutralnym. W idealnym świecie te wartości są równe. Jeśli jednak nastąpi „ucieczka” prądu, na przykład przez uszkodzoną izolację pralki lub, co gorsza, przez Twoje ciało do ziemi – bilans zostaje zachwiany. Różnicówka wykrywa tę niezgodność i odcina zasilanie w czasie liczonym w milisekundach, zapobiegając tragedii.

Dlaczego prąd dzieli się tu na grupy?

Patrząc na schemat, zauważysz, że za różnicówkami instalacja dzieli się na mniejsze sekcje. Jest to celowy zabieg projektowy. Przewód neutralny wychodzący z konkretnego RCD tworzy wydzieloną grupę i nie może łączyć się z zerami z innych grup ani z szyną główną, co wymusza stosowanie osobnych listew zaciskowych.

Takie fizyczne odseparowanie obwodów zapewnia niezawodność – awaria jednego urządzenia nie powoduje wyłączenia prądu w całym domu, a zmieszanie przewodów neutralnych z różnych różnicówek skutkowałoby ich natychmiastowym zadziałaniem przy próbie włączenia czegokolwiek.

Ochrona kabli – wyłączniki nadprądowe (MCB / „Eski”)

Ostatnim bastionem w rozdzielnicy są wyłączniki nadprądowe, popularnie zwane „eskami”. W przeciwieństwie do różnicówki, ich głównym celem nie jest ochrona Ciebie, lecz samej instalacji – czyli kabli ukrytych w ścianach – przed zniszczeniem termicznym. Posiadają one podwójny mechanizm: wyzwalacz termiczny reaguje na powolne przeciążenie (gdy podłączysz za dużo grzejników), a elektromagnetyczny działa natychmiastowo w przypadku zwarcia.

Bezpieczniki B10 (oświetlenie) i B16 (gniazdka) – standardowe oznaczenia

Analizując schemat, przy każdym obwodzie końcowym zobaczysz oznaczenia typu B10 lub B16. Nie są one przypadkowe i ściśle korelują z grubością przewodów, o których mówiliśmy wcześniej. Symbol „B” oznacza charakterystykę wyzwalania przeznaczoną dla standardowych urządzeń domowych. Liczba wskazuje maksymalny prąd znamionowy. Dla obwodów oświetleniowych, wykonanych zazwyczaj przewodem 1,5 mm², stosuje się zabezpieczenie maksymalnie B10 (10 amperów).

Z kolei dla gniazd wtyczkowych, zasilanych przewodem 2,5 mm², standardem jest bezpiecznik B16. Pamiętaj, że wstawienie „większego bezpiecznika” (np. 16A) do obwodu oświetleniowego to błąd w sztuce, który może doprowadzić do przegrzania i stopienia izolacji przewodów, zanim zabezpieczenie w ogóle zareaguje.

Śledzenie linii – rozprowadzenie obwodów po domu

Skoro zrozumieliśmy już, co dzieje się w sercu instalacji, czyli w rozdzielnicy, czas prześledzić drogę, jaką energia pokonuje, by dotrzeć do Twojej lampki nocnej czy ekspresu do kawy. Na schemacie instalacji zobaczysz różne grubości linii i opisy, które nie są przypadkowe – to one definiują topologię obwodów, czyli podział odbiorników na logiczne grupy. Prawidłowy projekt zakłada taką segmentację, aby awaria jednego urządzenia, na przykład czajnika, nie pogrążyła w ciemnościach całego domu. Zobaczmy, jak czytać te trasy.

Obwody oświetleniowe (cienkie linie)

Najcieńsze linie na schematach ideowych zazwyczaj odpowiadają za oświetlenie. To system nerwowy Twojego domu, który nie musi przenosić dużych obciążeń. Standardem jest tu stosowanie przewodu miedzianego o przekroju 1,5 mm².

Projektanci zalecają również rozdzielenie oświetlenia na kilka mniejszych obwodów – zazwyczaj nie przekraczając 20 punktów świetlnych na jeden obwód, aby w razie przepalenia żarówki czy awarii w jednym pokoju, reszta domu wciąż funkcjonowała normalnie.

Przewód 1,5 mm² – dlaczego nie podłączamy tu odkurzacza?

Możesz zapytać, dlaczego nie pociągnąć „cieńszych” kabli do gniazdek, skoro są tańsze i łatwiej się je układa? Odpowiedź kryje się w bezpieczeństwie termicznym. Przewód o przekroju 1,5 mm² jest zabezpieczany wyłącznikiem o wartości maksymalnie 10 amperów (B10). To wystarczająco dużo dla żarówek LED, ale zdecydowanie za mało dla sprzętu o dużej mocy.

Stosowanie takiego przewodu do zasilania gniazd i zabezpieczanie go bezpiecznikiem 16A jest uznawane za błąd w sztuce. Podłączenie silnego odkurzacza czy grzejnika olejowego pod taką instalację mogłoby doprowadzić do przegrzania i stopienia izolacji przewodów, zanim zabezpieczenie w ogóle zareaguje, ponieważ obciążalność tego przewodu jest bliska wartości granicznej bezpiecznika.

Obwody gniazdek (grubsze linie)

Gdy patrzysz na linie doprowadzające energię do gniazd wtyczkowych w pokojach czy korytarzach, masz do czynienia z „wołami roboczymi” Twojej instalacji. Tutaj bezwzględnym standardem, którego powinieneś oczekiwać w projekcie, jest przewód o przekroju 2,5 mm². Tylko taka średnica żyły gwarantuje bezpieczną pracę przy długotrwałym obciążeniu, jakie generują nowoczesne sprzęty.

Przewód 2,5 mm² – standard dla pokoi

Dla obwodów gniazd ogólnego przeznaczenia stosujemy zabezpieczenie B16 (16 amperów). Teoretycznie pozwala to na pobór mocy do 3680 watów (230V x 16A), jednak w praktyce inżynierskiej przyjmuje się, że długotrwałe obciążenie nie powinno przekraczać 2500-3000 watów, aby nie nadwyrężać instalacji. To właśnie dlatego grubszy przewód jest tu koniecznością – musi on wytrzymać prąd, który momentalnie zagroziłby cieńszym kablom oświetleniowym.

Zasada 10 gniazd na jeden bezpiecznik

Analizując rzut mieszkania, warto policzyć punkty odbioru. Zgodnie z dobrą praktyką projektową, na jednym obwodzie nie powinno znajdować się więcej niż 10 gniazd wtyczkowych, przy czym gniazdo podwójne liczymy jako jeden punkt. Przekroczenie tej liczby zwiększa ryzyko, że włączając kilka urządzeń jednocześnie, przeciążysz linię i wybijesz bezpiecznik, odcinając zasilanie w części mieszkania.

Obwody dedykowane (linie specjalne)

Na schemacie znajdziesz też linie, które biegną bezpośrednio z rozdzielnicy do pojedynczego punktu, nie rozgałęziając się po drodze. Są to obwody dedykowane, przeznaczone dla urządzeń o mocy powyżej 2 kW. To elita Twojej instalacji, zaprojektowana do zadań specjalnych, gdzie nie ma miejsca na kompromisy.

Kuchnia i łazienka

Miejscami, gdzie najczęściej spotkasz takie rozwiązania, są kuchnia i pomieszczenia techniczne. Urządzenia takie jak piekarnik, zmywarka, pralka, kocioł C.O., pompa ciepła czy klimatyzacja bezwzględnie wymagają wydzielonych obwodów.

Szczególnym przypadkiem jest kuchenka elektryczna lub płyta indukcyjna, która ze względu na dużą moc często wymaga zasilania trójfazowego realizowanego przewodem 5-żyłowym (np. 5 x 2,5 mm²)

Dlaczego te urządzenia muszą mieć własną linię na schemacie?

Separacja tych urządzeń nie jest fanaberią, lecz koniecznością wynikającą z bilansu mocy. Wyobraź sobie sytuację, w której zmywarka i czajnik elektryczny pracują na tym samym kablu co inne sprzęty kuchenne.

W momencie jednoczesnego startu tych urządzeń prąd przekroczyłby dopuszczalne normy, powodując zadziałanie zabezpieczeń. Dzięki wydzielonym liniom pralka może wirować, a zmywarka grzać wodę niezależnie od tego, czy właśnie włączyłeś czajnik, zapewniając Ci komfort i ciągłość działania domowych sprzętów.

Strefy specjalne na schemacie

Patrząc na projekt łazienki, musisz zachować szczególną czujność i traktować ten fragment dokumentacji z najwyższą powagą. To pomieszczenie, w którym woda i prąd spotykają się w niebezpiecznym sąsiedztwie, a obniżona rezystancja mokrej skóry sprawia, że ryzyko porażenia jest tu ekstremalnie wysokie.

Dlatego schemat instalacji w tym miejscu nie wynika z widzimisię architekta, lecz rządzi się rygorystycznymi prawami normy PN-HD 60364-7-701. Dzieli ona łazienkę na strefy ochronne, co ma bezpośrednie odzwierciedlenie na rysunku technicznym. Zrozumienie tego podziału to nie kwestia biurokracji, ale Twojego bezpieczeństwa podczas codziennej kąpieli.

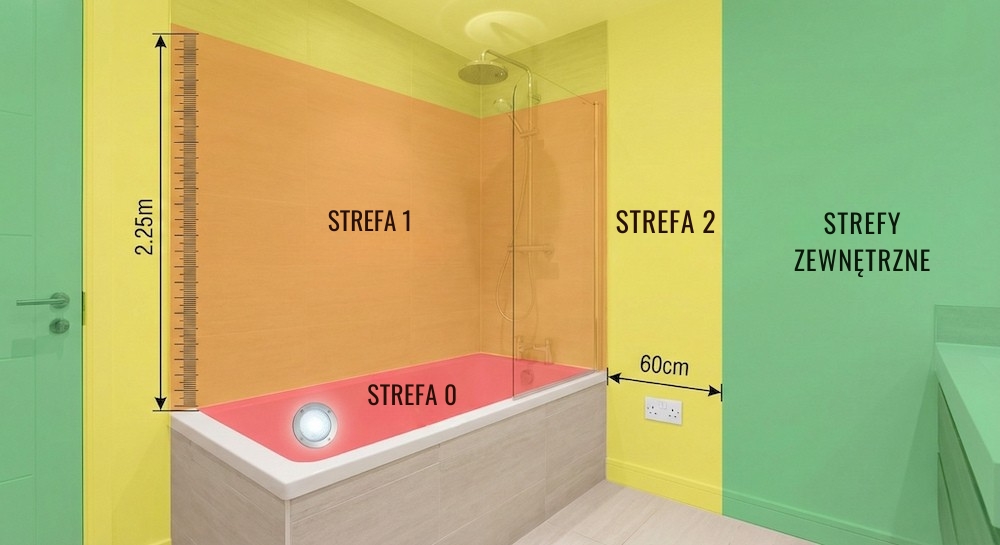

Strefy 0, 1 i 2 – gdzie schemat zabrania montażu gniazdek?

Analizując rzut, zauważysz, że gniazdka w łazience nigdy nie powinny znajdować się bezpośrednio przy wannie czy pod prysznicem. Strefa 0, obejmująca wnętrze wanny lub brodzika, dopuszcza wyłącznie specjalistyczne urządzenia zasilane napięciem bezpiecznym do 12V, o klasie szczelności IPX7.

Tuż nad nią znajduje się Strefa 1, sięgająca do wysokości 2,25 m, gdzie schemat zabrania montażu jakichkolwiek gniazd i łączników, dopuszczając jedynie stałe urządzenia jak podgrzewacze wody, pod warunkiem zachowania szczelności minimum IPX5.

Bezpieczniejszy obszar zaczyna się dopiero w Strefie 2, czyli w pasie o szerokości 60 cm wokół wanny, gdzie mogą pojawić się oprawy oświetleniowe II klasy ochronności. Standardowe gniazda 230V zobaczysz na projekcie dopiero poza tymi strefami, a warunkiem ich obecności jest bezwzględna ochrona przez wyłącznik różnicowoprądowy. Jeśli widzisz na projekcie gniazdko narysowane tuż przy słuchawce prysznicowej, natychmiast skonsultuj to z projektantem, bo taki układ jest błędem zagrażającym życiu.

Dodatkowe połączenia wyrównawcze (CC)

Jest jeszcze jeden element, którego możesz nie zauważyć na pierwszy rzut oka, a który jest kluczowy dla bezpieczeństwa w łazience. To Miejscowe Połączenia Wyrównawcze (CC). Na schematach ideowych oznaczane są jako połączenie wszystkich części przewodzących obcych, czyli metalowych rur wody, gazu, wanny, brodzika czy stelaża podtynkowego z przewodem ochronnym PE .

Ich zadaniem jest wyrównanie potencjałów między różnymi elementami wyposażenia. Dzięki temu, nawet w przypadku awarii, między kranem a obudową pralki nie powstanie niebezpieczna różnica napięć, która mogłaby Cię porazić przy jednoczesnym dotknięciu obu elementów.

Ukryty fundament – uziemienie

Ostatnim, ale fundamentalnym elementem, który zamyka klamrą cały schemat instalacji, jest uziemienie. Choć na co dzień go nie widzisz, a na rysunkach często kończy się symbolem kreski z poprzeczkami wchodzącej w grunt, to od niego zależy skuteczność wszystkich opisanych wcześniej systemów ochronnych. Bez solidnego uziemienia, nawet najlepsze zabezpieczenia w rozdzielnicy mogą okazać się bezużyteczne.

Dokąd prowadzi linia PE?

Śledząc żółto-zielony przewód PE od dowolnego gniazdka w stronę rozdzielnicy, trafisz w końcu na Główną Szynę Uziemiającą (GSU) budynku. To strategiczny punkt, w którym instalacja wewnętrzna łączy się z fizycznym uziomem zakopanym w ziemi.

Najlepszym rozwiązaniem, które powinieneś znaleźć w projekcie nowoczesnego domu, jest uziom fundamentowy, czyli stalowa bednarka lub pręty zalane w betonie ław fundamentowych, co zapewnia doskonały kontakt z gruntem i ochronę przed korozją .

W przypadku modernizacji starszych budynków możesz spotkać się z uziomem otokowym (pierścień wokół domu) lub pionowym, wbijanym w ziemię . Na schemacie ten punkt jest gwarancją, że Twój dom ma stabilne połączenie z potencjałem zerowym ziemi.

Rola uziemienia w zamykaniu pętli bezpieczeństwa

Dlaczego to tak ważne? Wróćmy do początku naszej analizy: gdy nastąpi awaria i faza dotknie metalowej obudowy pralki, prąd musi znaleźć drogę ucieczki. To właśnie przewód PE połączony z uziemieniem zamyka pętlę zwarcia, umożliwiając przepływ prądu z obudowy do punktu neutralnego transformatora .

Ponieważ pętla ta jest całkowicie metaliczna, prąd osiąga w ułamku sekundy wartość setek amperów. Tylko ten gwałtowny skok natężenia jest w stanie zmusić wyłącznik nadprądowy (bezpiecznik) do natychmiastowego zadziałania i odcięcia zasilania. Bez sprawnego uziemienia zaznaczonego na schemacie, bezpiecznik nie zareagowałby, a na obudowie urządzenia utrzymywałoby się pełne napięcie sieciowe, stwarzając śmiertelne zagrożenie dla użytkownika.

Najczęściej zadawane pytania (FAQ)

Po lekturze schematu w Twojej głowie może pojawić się kilka praktycznych pytań. Zebraliśmy te najpopularniejsze, abyś mógł spać spokojnie, mając pewność, że Twoja instalacja jest pod kontrolą.

1. Co zrobić, jeśli kolory kabli w mojej ścianie są inne niż na schemacie?

W starszym budownictwie lub instalacjach przerabianych amatorsko możesz natknąć się na niestandardowe barwy, takie jak biały czy czarny w miejscach, gdzie spodziewasz się niebieskiego. W takiej sytuacji pod żadnym pozorem nie zgaduj!

Zakładanie, że dany kolor pełni określoną funkcję bez weryfikacji, to prosta droga do tragedii. Jedyną bezpieczną metodą jest wezwanie elektryka, który za pomocą miernika określi rzeczywisty potencjał każdego przewodu, zanim cokolwiek podłączysz.

2. Jak często powinienem sprawdzać moją instalację?

Instalacja elektryczna wymaga regularnej troski. Samodzielnie powinieneś raz w miesiącu nacisnąć przycisk „TEST” na wyłączniku różnicowoprądowym, aby „rozruszać” jego mechanizm i potwierdzić, że zadziała w razie potrzeby.

Natomiast pełny przegląd instalacji, obejmujący specjalistyczne pomiary (np. rezystancji izolacji czy impedancji pętli zwarcia), musi być przeprowadzany przez uprawnionego elektryka co najmniej raz na 5 lat.

3. Dlaczego bezpiecznik „wyskakuje”, gdy włączam czajnik i piekarnik?

To znak, że zabezpieczenie działa prawidłowo i chroni Twoje kable przed przegrzaniem. Najprawdopodobniej doszło do przeciążenia obwodu – suma mocy włączonych urządzeń przekroczyła wartość znamionową bezpiecznika (zazwyczaj 16A) lub limit mocy dla przewodu .

Może to też wynikać ze zbyt dużej liczby gniazd na jednym obwodzie. Jeśli sytuacja się powtarza, konieczne może być rozdzielenie urządzeń na osobne obwody, a nie – co jest groźnym błędem – wymiana bezpiecznika na większy.

4. Czy muszę ciągnąć oddzielny kabel do piekarnika lub zmywarki?

Tak, i nie jest to wymysł projektanta. Urządzenia o mocy powyżej 2 kW, takie jak piekarnik, zmywarka czy pralka, wymagają dedykowanych obwodów poprowadzonych bezpośrednio z rozdzielnicy. Podłączenie ich do ogólnego obwodu gniazd kuchennych grozi jego stałym przeciążaniem w momentach szczytowego zużycia energii .

5. Czy mogę dołożyć gniazdko, mostkując przewody w puszcze?

Dokładanie gniazdek wymaga ostrożności i wiedzy o układzie sieci. Szczególnie niebezpieczne jest mieszanie przewodów neutralnych (N) z różnych obwodów. Jeśli połączysz „zera” należące do dwóch różnych wyłączników różnicowoprądowych, spowodujesz ich natychmiastowe zadziałanie przy każdej próbie włączenia światła czy urządzenia. Każda modyfikacja powinna być zgodna z logiką schematu, którą omówiliśmy w artykule.
